PPW氣箱脈沖布袋除塵器

一、ppw氣箱脈沖布袋除塵器概述
        氣箱脈沖布袋除塵器是在引進國外除塵器技術優點上，結合我國實際國情研制開發的具有八十年代技術水平的高效布袋除塵器。ppw氣箱脈沖布袋除塵器集合分室風機反吹和噴吹脈沖等諸類除塵器的優點，克服了分室反吹時動能強度不夠的缺點，因而擴大了袋除塵器的使用范圍，提高了除塵效率，延長了濾袋使用壽命。它不僅能凈化一般的含塵氣體，還能處理入口濃度達1300/m3n的高濃度氣體，成為與o-sepa類選粉機、立式磨配套的成品回收設備。在國家新的環保標準下（排放濃度，熱力設備<100mg/m3n,通風設備<50mg/m3n),不僅廣泛用于水泥行業，在電力、化工、冶金、鋼鐵行業也被廣泛采用。


二、ppw氣箱脈沖布袋除塵器工作原理
        氣箱脈沖布袋除塵器本體分隔成數個箱區，每箱有32、64、96、128等條袋子。并在每箱側邊出口管道上有一個氣缸帶動的提升閥。當除塵器過濾含塵氣體一定時間后（或阻力達到預先設定值），清灰控制器就發出信號。第一個箱室的提升閥就開始關閉以切斷過濾氣流。然后這個箱的脈沖閥開啟，以大于5kg/cm2的壓縮空氣沖入凈氣室，清除濾袋上的粉塵。當這個動作完成后（大約6~15秒時間），提升閥重新打開，使這個箱室重新進行過濾工作，并逐一按上述要求進行以至全部清灰完畢。氣箱脈沖布袋除塵器，是采用分箱式清灰的，清灰時，逐箱隔離、輪換進行。各除塵室的脈沖噴吹寬度和清灰周期，由清灰程序控制器自動連續進行，從而保證了壓縮空氣清灰的效果，整個箱體設計利用了進口和出口總管結構，灰斗可延伸到進口總管下。使進入的含塵煙氣直接進入已擴大的灰斗內達到預收的效果，且能去掉易出現堵塞的水平直管。所以，氣箱脈沖布袋除塵器不僅能處理一般濃度的含塵氣體，且能處理達1300mg/m3n的高濃度含塵氣體。
該除塵器，由于采用整箱大脈沖閥2寸半（英寸）反吹噴射清灰，換袋時，打開頂部蓋子，直接抽出濾袋即可，維護簡單、方便。三、選型

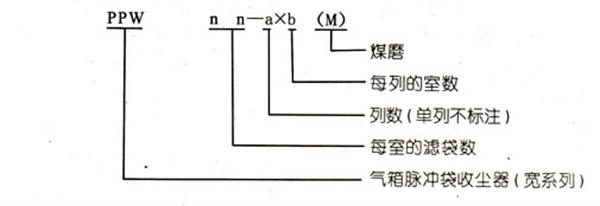

1、型號說明


2、選型參數及選型原則
   （1）除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的數值，按略小于技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的除塵器型號，采用的濾料則根據入口濃度、氣體溫度、濕含量確定。
   （2）表中的耗氣量為工廠集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大1.3倍。
   （3）壓縮空氣耗量欄中，所提出的耗氣量為該型號設備的zui大耗氣量。
   （4）濃度<100g/m3n選型風量采用表中b行風量。
   （5）在ppw128系列中可根據工藝需要設置除塵器下灰斗出料系統，如可以采用空氣輸送斜槽等，本圖中采用的是螺旋輸送機。

	ppw96-5	ppw96-6	ppw96-7	ppw96-8	ppw96-9	ppw96-2×5	ppw96-2×6	ppw96-2×7	ppw96-2×8	ppw96-2×9	ppw96-2×10
處理風量（m3/h） a >100g/mn3 b ≤100g/mn3	2600	33000	40000	46000	5200	6000	70000	85000	95000	110000	120000
	33400	40100	46800	53300	60100	66900	80700	94100	107600	121000	134500
過濾風速（m/min）	1.0～1.2
總過濾面積（m2）	480	576	672	768	864	960	1152	1344	1536	1728	1920
凈過濾面積（m2）	384	480	576	472	768	864	1056	1248	1440	1632	1824
收塵器室數（個）	5	6	7	8	9	10	12	14	16	18	20
濾袋總數（條）	480	576	672	768	864	960	1152	1344	1536	1728	1920
448收塵器阻　力（pa）	1500～1700
出口氣體含塵濃度（mg/m3n）	<50
設備總重（kg）	11800	13500	15200	18000	19600	21000	25200	29400	33600	37800	42000

	ppw128-2×6	ppw128-2×7	ppw128-2×8	ppw128-2×9	ppw128-2×10	ppw128-2×11	ppw128-2×12	ppw128-2×13	ppw128-2×14
處理風量（m3/h） a >100g/mn3 b ≤100g/mn3	9500	114000	130200	146500	162800	179000	195400	211600	228000
	134600	157000	179400	201900	224300	247600	269100	291600	314000
過濾風速（m/min）	1.0～1.2
總過濾面積（m2）	1536	17923	2048	2304	2560	2816	3072	3328	3584
凈過濾面積（m2）	1408	1664	1920	2176	2432	2658	2944	3200	3
收塵器室數（個）	12	14	16	18	20	22	24	26
濾袋總數（條）	1536	1792	2048	2304	2560	2816	3072	3328	4528
448收塵器阻　力（pa）	1500～1700
出口氣體含塵濃度（mg/m3n）	<50
設備總重（kg）	36600	43900	50000	55400	60000	62400	72000	78000	84000

 四、訂貨須知
       我廠提供的產品不含除塵器三口（進氣口、排氣口、排灰口）以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線電纜等，如用戶需要，我廠可代為辦理。
1.供貨范圍
（1）除塵器本體一臺（套）
（2）除塵器濾袋一套
（3）微機控制裝置電氣控制柜一臺（套）
（4）鎖風裝置一臺（套）
（5）壓氣系統元件一臺（套）
2.服務方式
（1）負責指導安裝，質量檢測和跟蹤，培訓崗位工人和相關技術人員。
（2）負責調試達標。
（3）建立長期服務網店，長期提供易損的配備件并隨時到廠為用戶解決相關問題，并提供相關技術咨詢。
（4）如我們樣本中的定型產品不能滿足工藝要求時，可根據用戶提出的要求，對除塵器進行特殊設計制造。
3.提供的資料
（1）提供除塵器安裝調試說明書
（2）提供除塵器使用說明書
（3）提供除塵器微機裝置接線圖
（4）提供除塵器微機裝置操作說明書
（5）提供發貨清單
（6）提供產品合格證書
